Индивидуальные накопительные дозиметры на основе p-i-n-диодов являются портативными приборами широкого применения. Они обеспечивают контроль за дозовой нагрузкой персонала обеспечивают личную безопасность. Наиболее значительные изменения претерпевает прямая ветвь вольт амперной характеристики диодов. По мере увеличения дозы нейтронов наблюдается монотонный рост прямого напряжения открытия диода.

Задать вопрос
Полное описание Спецификация Документация

Накопительный нейтронный гамма детектор СУДЕ.412111.005 предназначен для фиксации поглощенной дозы гамма, нейтронного, гамма-нейтронного излучения  с возможностью записи результатов во строенную флэш память.

Номер вывода

Назначение

Описание

1

PiN Input

Вход измерения P-i-N диода

2

MOP Input

Вход измерения MOP транзистора

3

GND

Земля

4

SPI MISO

Вход информационного канала интерфейса SPI

5

EEPROM CS

Вход «CHIP SELECT» интерфейса SPI

6

Питание «+3В»

Вход питания EEPROM

7

SPI SCK

Вход тактирования интерфейса SPI

8

SPI MOSI

Выход информационного канала интерфейса SPI

9

COMMON TERMINAL



10

THERMO RES Input

Вход измерения терморезистора



Рекомендованный входной ток измерительных каналов P-i-N, MOP и  Thermo от 50 до 150 мкА.

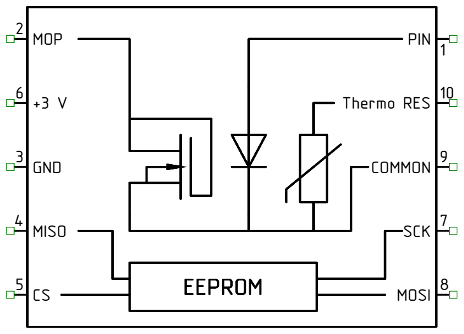

                                                                                    Блок-схема микроузла



Наименование параметра

Не менее

Не более

Сопротивление датчика температуры, кОм

1,07

1,13

Объем внутренней памяти, bit

128Кх8



детектор соответствует степени защиты оболочки IP68 от воды и пыли по ГОСТ 14254

Гарантийный срок эксплуатации – 36 месяцев со дня приобретения прибора потребителем, (дата указанная в гарантийном талоне).

Действия гарантийных обязательств прекращается:

- при их несанкционированном вскрытии;

- при наличии механических повреждений;

- по истечению гарантийного срока эксплуатации;

- при не соблюдении инструкции по эксплуатации;

- при отсутствии документов на СУДЕ.412111.005 ( этикетки и гарантийного талона).

Накопительные детекторы, на основе p-i-n-диодов МОП структур, не требуют питания для работы давно применяются в космонавтике . Они обеспечивают контроль за дозовой нагрузкой на аппаратуру и персонал. Блок детектирования МНК-5 выпускается в следующих модификациях:

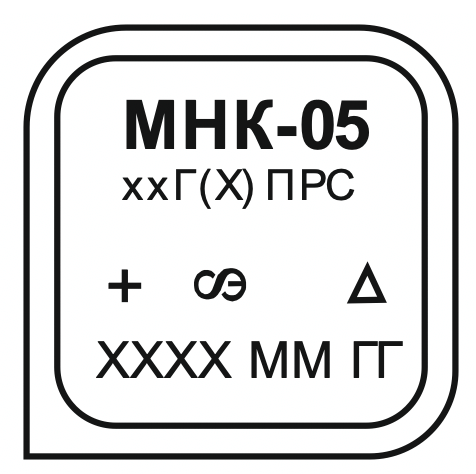

Маркировка

назначение

Рисунок

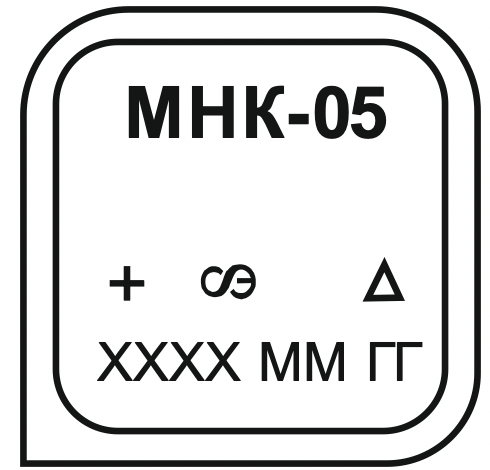

МНК-05

Вторая строка отсутствует



гамма- нейтронный детектора с N канальным МОП транзистором(U =8-11V) и обычной флэш памятью.

Исполнение базовое 0

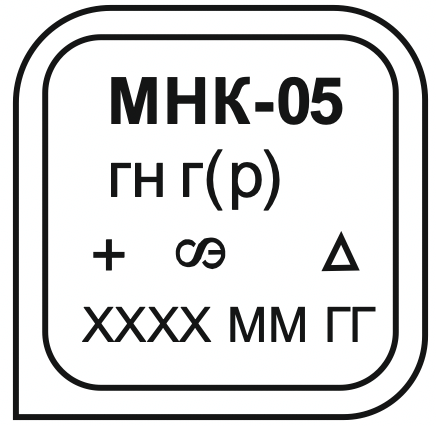

МНК-05

ГН Г(р)









гамма- нейтронный детектора с P канальным МОП транзистором(U =3-5V) и обычной флэш памятью.

Исполнение 1.

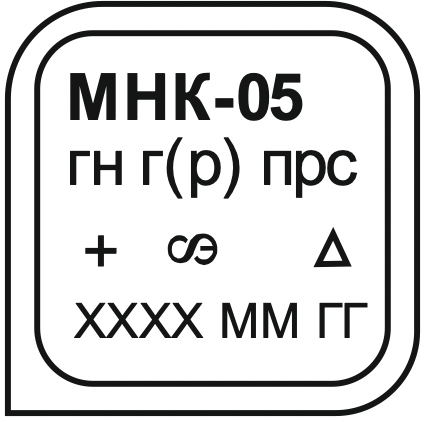

МНК-05

ГН Г(р) ПРС



гамма- нейтронный детектора с P канальным МОП транзистором(U =3-5V) и магниторезистивная память (радиационно стойкая) Исполнение 2.

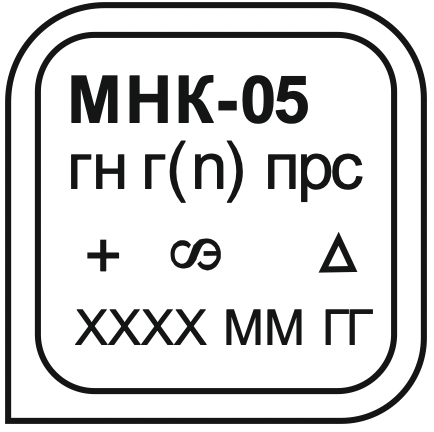

МНК-05

ГН Г(N) ПРС





гамма- нейтронный детектора с n канальным МОП транзистором(U =9-11V) и магниторезистивная память (радиационно стойкая) Исполнение 3.

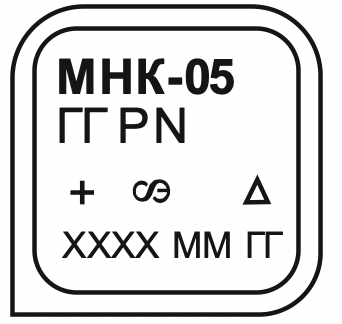

МНК-05

ГГ РN



2 гамма детектора  P и N канальным МОП транзисторами Исполнение 4.



МНК-05

НН

2 нейтронных детектора

обычной флэш памятью

Исполнение 5

МНК-05

НН ПРС



2 нейтронных детектора и магниторезистивная память (радиационно стойкая) Исполнение 2.

Исполнение 6



Для работы с детекторами серийно выпускается линейка измерительных узлов работающих по USB порту с персональным компьютером.
