Комплект универсальных многооборотных креплений (далее комплект УМК-1КМ) предназначен для крепления колесных машин на шасси КАМАЗ, МАЗ, ГАЗ, ЗИЛ или «Урал» при их перевозке на железнодорожных платформах. Комплект УМК-1КМ используется для закрепления на платформах колесных машин, имеющих исправную тормозную систему и ходовую часть.
Задать вопрос| Вес машины, закрепляемой комплектом УМК-1КМ не более, т | 16 |
| Высота центра тяжести закрепляемой комплектом УМК-1КМ машины над полом платформы не более, м | 1,7 |
| Масса полного комплекта, включая транспортную тару не более, кг | 100 |
| Гарантийный срок эксплуатации не менее, лет | 20 |
| Продольный упор (В рабочем положении) | 357×172×230 |
| Поперечный упор (В рабочем положении) | 400×172×184 |
| Пакет для хранения и транспортировки (2 поперечных и 2 продольных упора в сложенном состоянии) не более | 500×250×300 |
Комплект УМК-1КМ изготовлен в исполнении ХЛ1 по ГОСТ 15150-69.
| Климатические условия эксплуатации комплекта УМК-1КМ: | |
| – диапазон рабочих температур | от минус 60 до +40 °С |
| – относительная влажность | 100 % при +25 °С. |
Комплект УМК-1КМ не содержат драгоценных материалов.
Комплект состоит из 4 складывающихся продольных и 4 поперечных упоров и предназначен для фиксирования двух осей машины – по одному упору каждого вида на колесо передней и задней оси.
Изделия комплекта УМК имеют защитное лакокрасочное покрытие защитно-зеленого цвета.

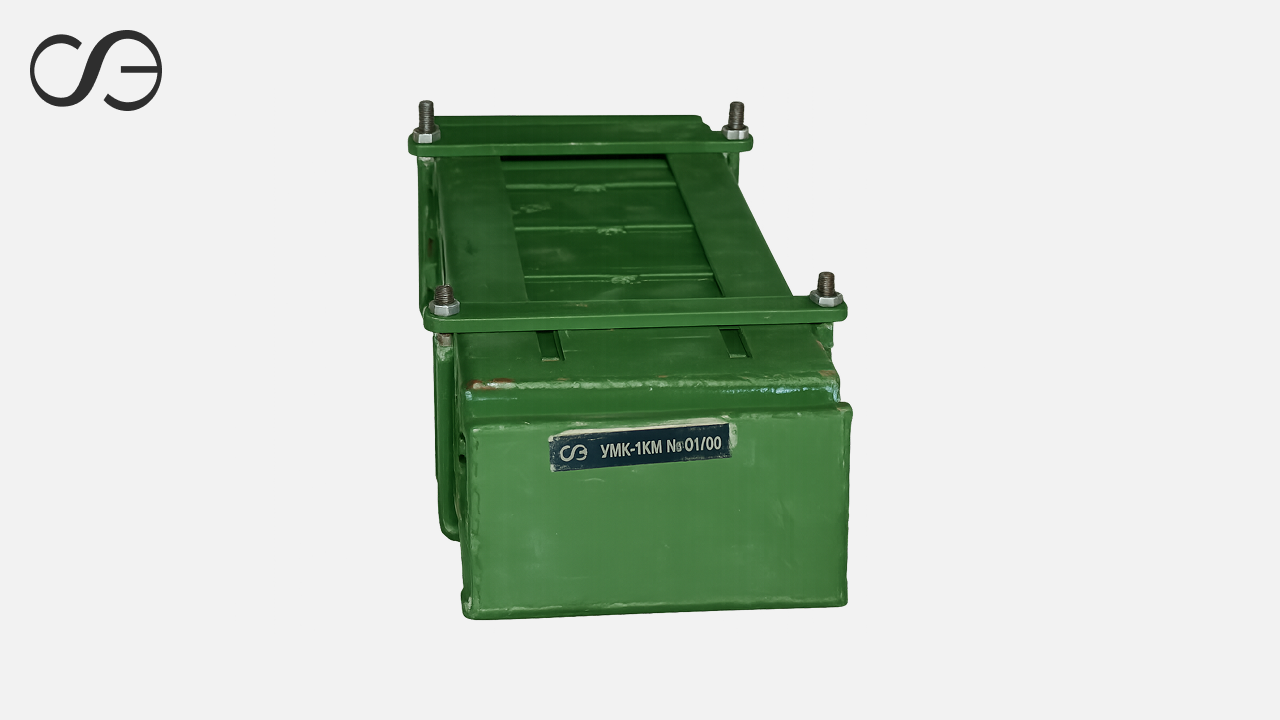

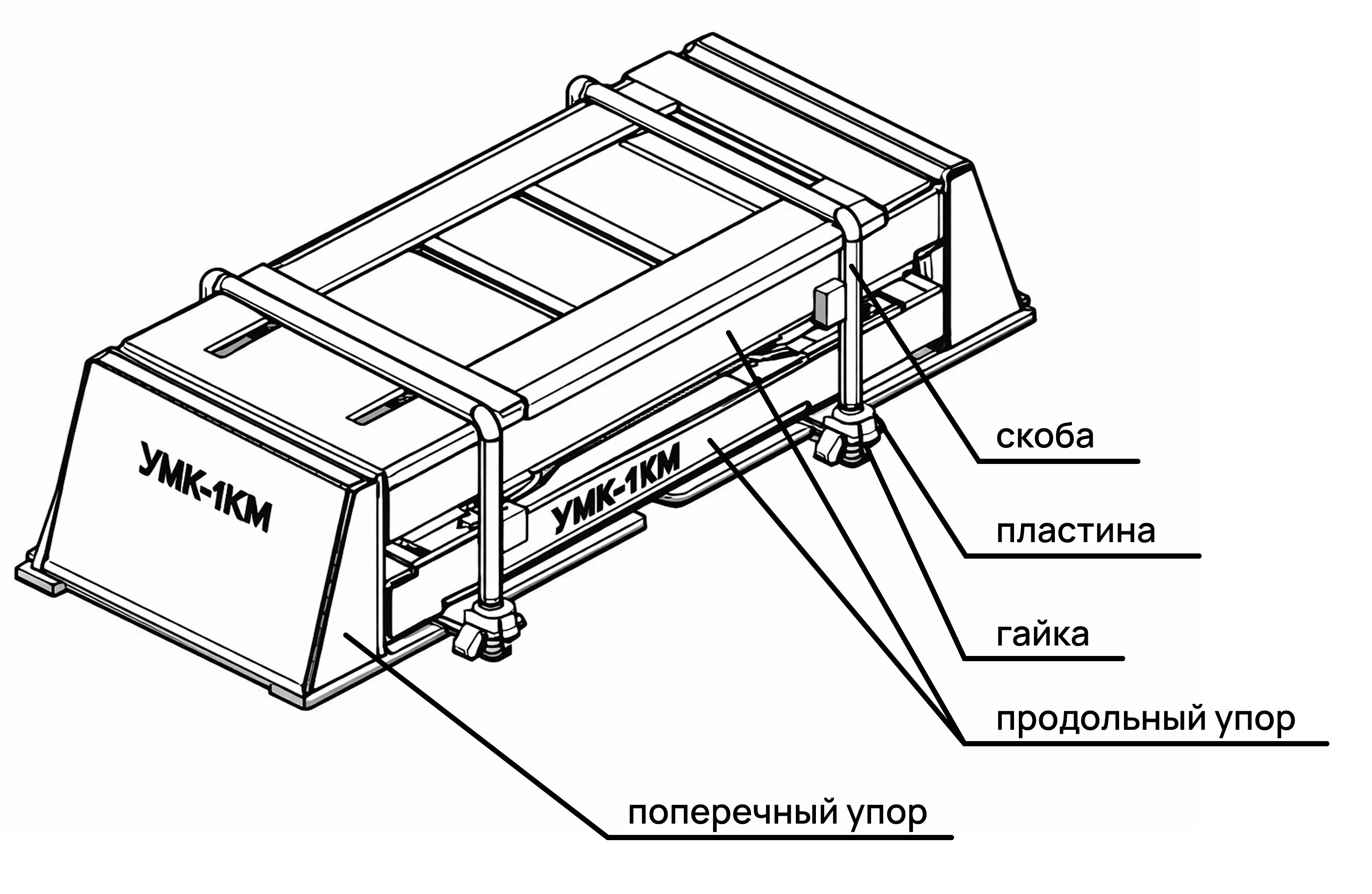

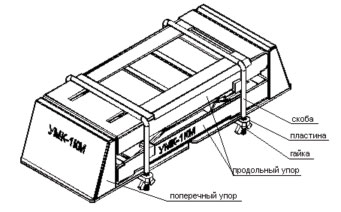

Для хранения и транспортировки комплект упаковывают по 2 упора каждого вида в один пакет, как показано на рисунке 1.1. Два пакета комплекта УМК-1КМ укладывают в упаковочный ящик.
Каждый пакет упоров стянут двумя упаковочными скобами, состоящими из П-образной скобы с резьбой на концах и пластины, закрепляемой на резьбе гайками.
Во время эксплуатации упоров все упаковочные скобы комплекта УМК-1КМ должны храниться в собранном состоянии в упаковочном ящике.
Два продольных и два поперечных упора сложенных для хранения и транспортировки.
Продольный упор для транспортировки и хранения складывается – упор помещается в рамку, образуя компактную форму. Для эксплуатации требуется сборка продольного упора. Поперечный упор в сборке при подготовке к эксплуатации не нуждается.
Для правильного и безопасного размещения и крепления груза на железнодорожной платформе с использованием упоров УМК-1КМ в комплект поставки кроме эксплуатационной документации включена схема размещения и крепления груза СУДЕ.304269МЧ.
